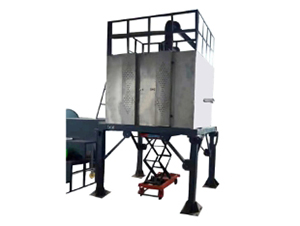

WBJL-40实验焦炉测定仪

WBJL-40实验焦炉测定仪主要用于进行配煤炼焦试验、验证配煤方案、预测焦炭强度等方面的研究和指导生产，炉墙采用整体碳化硅砖，抗急冷急热性好，操作、维护简便；煤气经燃烧或回收净化后排放，改善了劳动环境，无污染；微机监控和配煤管理系统，控温系统配置精良，控温精度高；采用底开门式，用于焦化厂及科研单位的练焦设备。

一、技术性能

　　1、炭化室宽度接近工业焦炉，二者有着良好的相关关系；

　　2、炉墙采用整体碳化硅砖，抗急冷急热性好，导热系数高，节省能源，停炉、开炉操作简便，可实现对煤料真正的两侧加热。

　　3、试验焦炉采用底开门形式，要求严密不漏。

　　4、控温系统中关键部件均要采用可耐用元件，并配有微机监控系统和管理系统，自动测定，PID调节，可编程10步，曲线4条，一旦加热程序确定后，可重复万次，保证每次炼焦加热条件不变，控温精度高，节省能源。

　　5、采用硅碳棒加热元件，工作温度可达1300℃，结焦时间约为16~24小时。

　　6、采用380V电源，正常运转时总功率不超过30kw。

　　7、要求只需两人操作，劳动强度低，晚上可以不安排值班人员，下午装煤，次日上午出焦。

　　8、可配备比较完整的焦炭筛分系统、机械强度测定装置（1/4米库姆转鼓、焦炭落下装置）和实验焦炉捣固机。

二、技术参数

1、试验焦炉

1.1装煤量：43-50kg（干基）

1.2炭化室有效尺寸(长×宽×高) : 450×350×450mm

1.3燃烧室两侧各有 6 根硅炭棒加热

1.4结焦时间: 13-20小时

1.5火道温度:1050℃±10℃(额定温度≤1350℃)

1.6焦饼中心温度:≥950℃

2、中央控制系统

采用PLC控制技术，计算机控制调节加热温度，由计算机实现控制加热元件，完成试验要求的温度控制，温控精度高，使用可靠方便，试验数据可存储、显示和打印。

2.1电源：380V，50HZ

2.2额定功率：≥40KW

2.3控温程序：可自行编定升温曲线和保温时间。

2.4精度：0.5级
